سیستمها و قطعات گرمایشی – مدل TU & CU-PRO
معرفی محصول (Product Introduction)

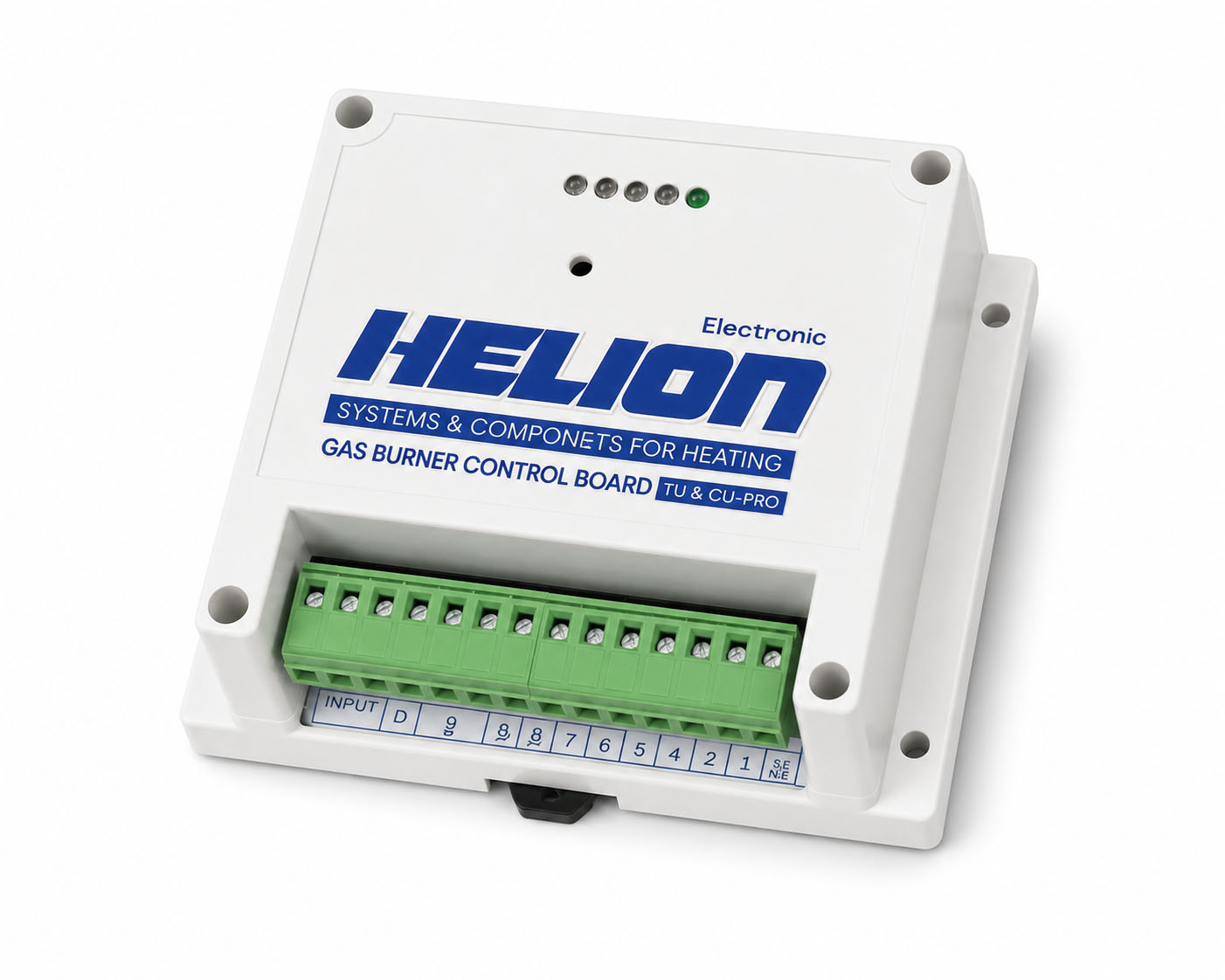

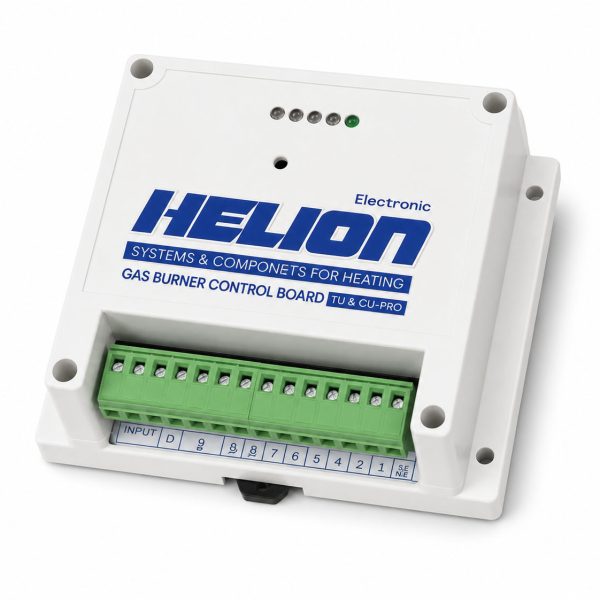

برد کنترل مشعل هلیون (Helion) یک واحد کنترل الکترونیکی پیشرفته است که برای عملکرد ایمن، پایدار و هوشمند مشعلهای تابشی گازسوز طراحی شده است.
این برد با هدف ارتقای ایمنی، کاهش خطاهای عملیاتی و ایجاد انعطافپذیری بالا در انواع سیستمهای گرمایشی توسعه یافته است.
این برد کنترل قادر است انواع مشعل های فندار و بدون فن و هر دو نوع مشعل تابشی لولهای (Tube Radiant) و مشعل تابشی سرامیکی (Ceramic Radiant) را تنها با استفاده از یک پلتفرم یکپارچه مدیریت کند؛ موضوعی که آن را به راهکاری ایدهآل برای کاربردهای صنعتی تبدیل میسازد.
برد هلیون مجهز به 2 سیستم جرقه زن بر اساس انتخاب داخلی و خارجی و یا هردو و سیستم جرقهزن پرقدرت داخلی تا ۱۵ کیلوولت است و به لطف مدار تشخیص شعله با طراحی ویژه، برای عملکرد مطمئن به حداقل اتصال زمین (ارت) نیاز دارد. علاوه بر این، این برد دارای سیستم تصحیح خودکار فاز و نول است که حتی در صورت جابهجا وصل شدن سیمهای فاز و نول، بدون ایجاد اختلال در کارکرد مشعل، عملکرد صحیح دستگاه را تضمین میکند.
برد کنترل هلیون شامل نشانگرهای وضعیت LED است که حالات کاری و شرایط خطا را در هر مرحله از سیکل مشعل به روشنی نمایش میدهند و عیبیابی را برای نصابان و تکنسینهای سرویس بسیار ساده میسازند.
این دستگاه دارای دو خروجی مستقل شیر برقی (شعله کم و زیاد / Low & High Fire) بوده و از کنترل شیر گاز تدریجی (Modulating) نیز پشتیبانی میکند که امکان تنظیم دقیق توان حرارتی مشعل را فراهم میسازد.
یک دکمه اختصاصی ریست و انتخاب برنامه، امکان سوئیچ آسان بین حالتهای کاری «تابشی لولهای» و «تابشی سرامیکی» را بدون نیاز به هیچگونه تغییر سختافزاری فراهم میکند.
برد کنترل مشعل هلیون با موفقیت تستهای عملکردی و بازدهی گستردهای را پشت سر گذاشته و برای کارکرد مطمئن در محیطهای سخت صنعتی با تحمل دمای محیطی تا ۸۰ درجه سانتیگراد طراحی شده است.
ویژگیها و مزایای کلیدی (Key Features & Advantages)
- معماری ایمنی چندلایه همراه با کنترل هوشمند احتراق
- سازگاری تکبردی برای هر دو سیستم تابشی لولهای و سرامیکی
- عدم حساسیت به پلاریته فاز و نول (اصلاح خودکار)
- عملکرد مستحکم و قابل اعتماد در برابر نوسانات ولتاژ
- سیستم تشخیص شعله بسیار دقیق و تقویتشده
- ریست خودکار پس از قطع ایمنی (Lockout)
- نصب آسان با کاهش مخاطره خطای انسانی
- کیفیت ساخت بالا و طول عمر عملیاتی طولانی
- کارکرد مطمئن در محیطهای با دمای بالا و شرایط کاری سخت
کاربردهای هلئون (Applications of Helion)
مناسب برای طیف وسیعی از سیستمهای گرمایشی و احتراقی صنعتی و غیرمسکونی شامل:
- هیترهای سقف تابشی لولهای (Tube radiant ceiling heaters)
- هیترهای تابشی سرامیکی (Ceramic radiant heaters)
- مشعلهای گازسوز صنعتی
- مشعلهای کوره و هیترهای صنعتی
- سیستمهای گرمایشی مداوم در شرایط سخت صنعتی
منطق عملکردی هلیون (Helion Operating Logic)
برد کنترل مشعل هلیون تمامی مراحل راهاندازی، کنترل و پایش را طبق یک توالی ایمن و هوشمند به شرح زیر مدیریت میکند:
- بررسی اولیه سیستم (Initial System Check): تایید سیگنالهای ورودی، شرایط ایمنی و آمادگی سیستم برای جرقه.
- استارت فن – حالت تابشی لولهای (Fan Startup): فعالسازی فن تخلیه برای برقراری جریان هوای اولیه.
- تایید پرشر سوئیچ (Pressure Switch Verification): اطمینان از فشار هوا و مکش مناسب پیش از جرقه.
- جرقه و فعالسازی شیر گاز (Ignition and Gas Valve Activation): آغاز توالی جرقه و باز شدن شیر برقی گاز.
- تشخیص شعله از طریق سنسور یونیزاسیون (Flame Detection): پایش تشکیل شعله جهت تضمین احتراق صحیح.
- قطع جرقه پس از تثبیت شعله (Ignition Deactivation): قطع جرقهزن پس از تشخیص شعله پایدار جهت افزایش طول عمر قطعات.
- پایش مداوم در حین کار (Continuous Monitoring): نظارت پیوسته بر حضور شعله، جریان هوا (سیستم لولهای) و شرایط برق. در صورت بروز هرگونه خطا یا شرایط ناایمن، برد هلئون بلافاصله جریان گاز را قطع کرده و سیستم را به وضعیت قطع ایمنی (Lockout) میبرد.
دیاگرام سیمکشی پایه برد (Control Board Wiring Diagram)
- EARTH: اتصال زمین (ارت)
- ION: میله یون / سنسور شعله
- MODL: ماژول شیر تدریجی (در صورت وجود)
- LIGHT: چراغ / نشانگر
- SPRK: خروجی ترانس جرقه
- VLVE: خروجی شیر برقی گاز
- APS: پرشر سوئیچ هوا (Air Pressure Switch)
- FAN: خروجی فن
- ALRM: آلارم خطا
- LINE: فاز ورودی (220V)
- NOLE: نول ورودی
صفحه دوم (Page 2)
سیستم تشخیص شعله (Flame Detection System)
برد کنترل مشعل هلیون به مدار تشخیص شعله چند مرحلهای و تقویتشده مجهز است که نظارت ایمن و دقیق بر احتراق را تضمین میکند:
- دقت فوقالعاده بالا در تشخیص شعله
- مقاومت بالا در برابر نویزهای الکتریکی
- قطع فوری گاز به محض خاموش شدن شعله
- پایش ایمنی مداوم و لحظهای (Real-time)
سیستم از روش حسگر شعله مبتنی بر یونیزاسیون با پیکربندی تقویتشده استفاده میکند.
نکته مهم: آستانه تشخیص شعله و پارامترهای کالیبراسیون بین حالتهای تابشی لولهای و تابشی سرامیکی متفاوت است تا حداکثر ایمنی و دقت برای هر نوع مشعل تامین گردد.
سیستم جرقهزن (Ignition System)
برد کنترل هلئون دارای سیستم جرقهزن پرقدرت و مطمئنی برای استارت سریع و ایمن مشعل است:
- ترانس جرقهزن داخلی پرقدرت (حدود ۱۵ کیلوولت)
- خروجی اختصاصی برای جرقهزن خارجی
- گزینههای عملکردی متنوع: فقط جرقهزن داخلی، فقط جرقهزن خارجی، یا هر دو جرقهزن به صورت همزمان/پشتیبان.
این طراحی، جرقهزنی مطمئن را در طیف وسیعی از شرایط کاری تضمین میکند.
فن و پرشر سوئیچ (Fan and Pressure Switch)
برد هلیون فن و پرشر سوئیچ هوا را به روشی ایمن و هوشمند مدیریت میکند:
- پیش از استارت فن: پرشر سوئیچ باید باز (Open) باشد. اگر به دلیل خرابی یا گیر کردن، بسته تشخیص داده شود، فن روشن نشده و سیستم وارد حالت قفل ایمنی (Lockout) میشود.
- پس از استارت فن: پرشر سوئیچ باید ظرف ۱۰ ثانیه بسته شود تا جریان هوای کافی تایید گردد.
- پایش مداوم جریان هوا: شرایط مکش و جریان هوا در طول کارکرد مشعل به طور پیوسته پایش میشود.
مشخصات ورودیها و خروجیها (Inputs, Outputs, and Control Features)
خروجیها (Outputs):
- خروجی فن (Fan output)
- خروجی جرقهزن داخلی (Internal ignition output)
- خروجی جرقهزن خارجی (External ignition output)
- خروجی شیر برقی گاز ۱ (Gas solenoid valve output 1)
- خروجی شیر برقی گاز ۲ (Gas solenoid valve output 2)
- خروجی شیر گاز تدریجی (Modulating gas valve output)
- خروجی آلارم خطا (Fault alarm output)
ورودیها (Inputs):
- تغذیه برق (Power supply)
- ورودی پرشر سوئیچ (Pressure switch input)
- ورودی سنسور شعله / یون (Flame sensor input)
- اتصال زمین / ارت (Earth ground)
نشانگرهای وضعیت LED (LED Status Indicators)
برد هلئون دارای پنج نشانگر LED برای نمایش وضعیت کاری و خطاها است:
- LED فن (Fan): چشمکزن = در حال تست پرشر سوئیچ | روشن ثابت = کارکرد نرمال فن
- LED پرشر (Pressure): نمایش وضعیت پرشر سوئیچ هوا
- LED جرقه (Ignition): نمایش فعال بودن سیستم جرقهزنی
- LED شیر گاز (Gas Valve): نمایش فعال بودن شیر برقی گاز
- LED شعله (Flame): نمایش تشخیص و ثبات شعله
مدیریت خطا و ایمنی (Fault Management)
- انتقال خودکار به وضعیت قفل ایمنی (Lockout) در صورت بروز خطا
- قطع فوری جریان گاز
- قابلیت ریست خودکار از طریق قطع و وصل مجدد برق (Power Cycling)
- تاخیر در استارت مجدد ایمن برای جلوگیری از جرقهزنی خطرناک
سازگاری الکتریکی (Electrical Compatibility)
- عدم حساسیت به فاز و نول
- تشخیص و تصحیح خودکار فاز/نول
- مناسب برای شبکههای برق صنعتی دارای نوسان ولتاژ
تغییر حالت کاری (Mode Switching)
تغییر حالت بین سیستم تابشی لولهای (Tube) و سرامیکی (Ceramic):
برد کنترل هلئون از دو حالت کاری بدون نیاز به هیچگونه تغییر سختافزاری پشتیبانی میکند.
- حالت تابشی لولهای (Tube Radiant Mode): سیستم فن و جریان هوا فعال است. پرشر سوئیچ باید متصل باشد. تایید جریان هوا قبل از جرقه الزامی است (عدم تایید جریان هوا ⬅️ قفل ایمنی).
- حالت تابشی سرامیکی (Ceramic Radiant Mode): سیستمهای سرامیکی فاقد فن یا پرشر سوئیچ هستند. برای فعالسازی حالت سرامیکی کافی است ترمینالهای ورودی پرشر سوئیچ را جمپر (پل) کنید. این کار باعث:
- غیرفعال شدن پایش پرشر سوئیچ میشود.
- به برد اجازه میدهد وارد حالت کنترل مشعل سرامیکی شود.
نحوه تغییر حالت نرمافزاری (Tube / Ceramic):
برد هلیون به صورت پیشفرض کارخانهای روی حالت تابشی لولهای (Tube) تنظیم شده است.
- تغییر از حالت لولهای به سرامیکی:
- قبل از وصل کردن برق، دکمه ریست (Reset) را نگه دارید.
- در حالی که دکمه ریست را نگه داشتهاید، برق را به برد وصل کنید.
- همه LEDها همزمان روشن میشوند؛ همچنان دکمه ریست را نگه دارید.
- پس از حدود ۵ ثانیه، به محض خاموش شدن LEDها، برق را قطع کنید.
- اکنون برد در حالت تابشی سرامیکی کار خواهد کرد.
- بازگشت به حالت تابشی لولهای: همین مراحل را مجدداً تکرار کنید.
⚠️ نکات ایمنی مهم (Important Safety Notes):
- در حالت سرامیکی (Ceramic Mode)، فقط ترمینالهای پرشر سوئیچ باید جامپر شوند.
- در حالت تابشی لولهای (Tube Radiant Mode)، جامپر کردن ترمینالهای پرشر سوئیچ اکیداً ممنوع است و موجب قفل ایمنی (Lockout) دستگاه میشود.
