کولر های آبی صنعتی تبخیری
انواع مدل های اکسیال و سانتریفیوژ

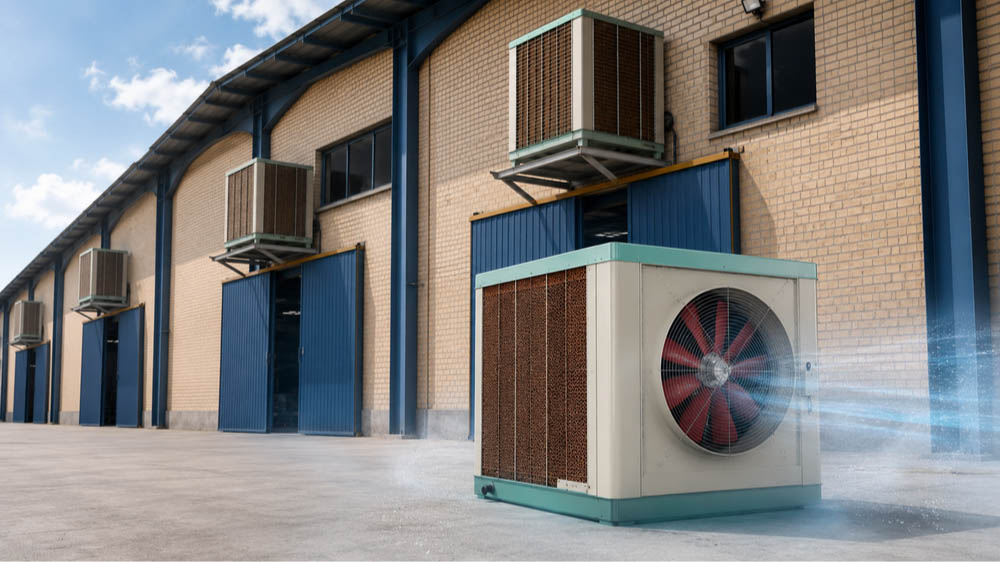

کولر صنعتی یکی از تجهیزات اصلی سرمایش و تهویه در کارخانهها، سولهها، کارگاهها، انبارها و سالنهای بزرگ است. این تجهیزات برخلاف کولرهای خانگی، برای جابهجایی حجم بسیار بیشتری از هوا طراحی شدهاند و میتوانند هوای تازه را بهصورت پیوسته وارد محیط کنند.بخش قابل توجهی از کولرهای صنعتی موجود در بازار از سیستم سرمایش تبخیری استفاده میکنند. در این روش، آب روی پدهای سرمایشی توزیع شده و عبور هوا از سطح مرطوب پد موجب تبخیر آب و کاهش دمای هوای عبوری میشود. سرمایش تبخیری مستقیم در اقلیمهای گرم و خشک و محیطهایی که نیاز به نرخ بالای تعویض هوا دارند، کاربرد ویژهای دارد.عملکرد نهایی کولر تنها به توان موتور وابسته نیست؛ بلکه عواملی مانند دبی هوای فن، فشار استاتیکی، راندمان فن، سطح و نوع پد، شرایط دما و رطوبت محیط و طراحی مسیر هوا در عملکرد آن مؤثر هستند.

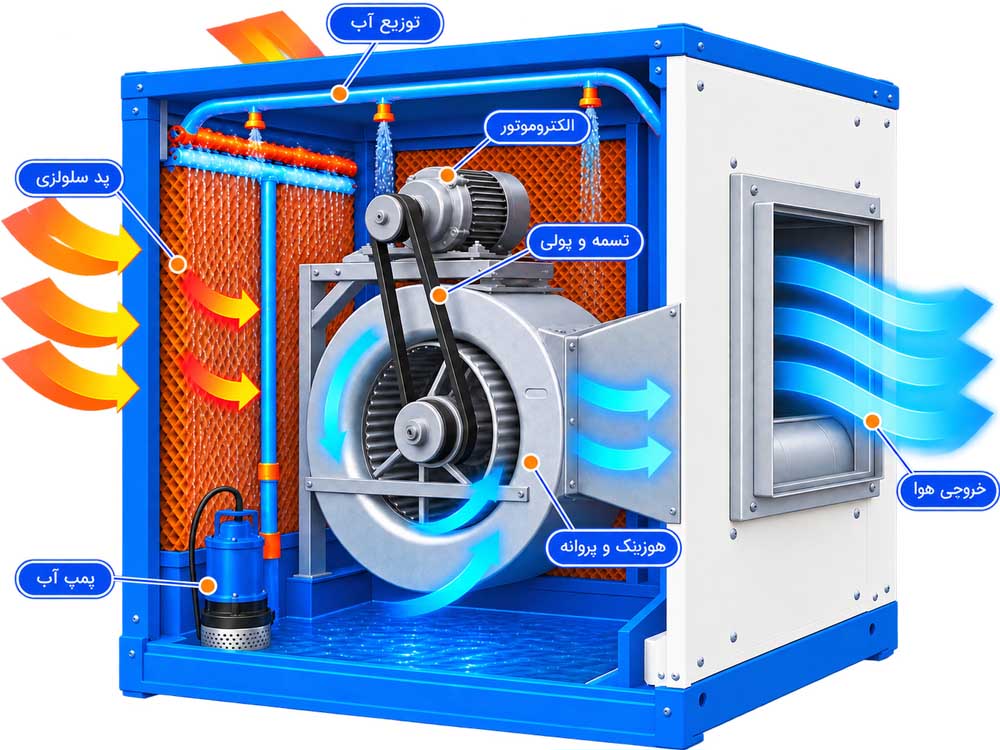

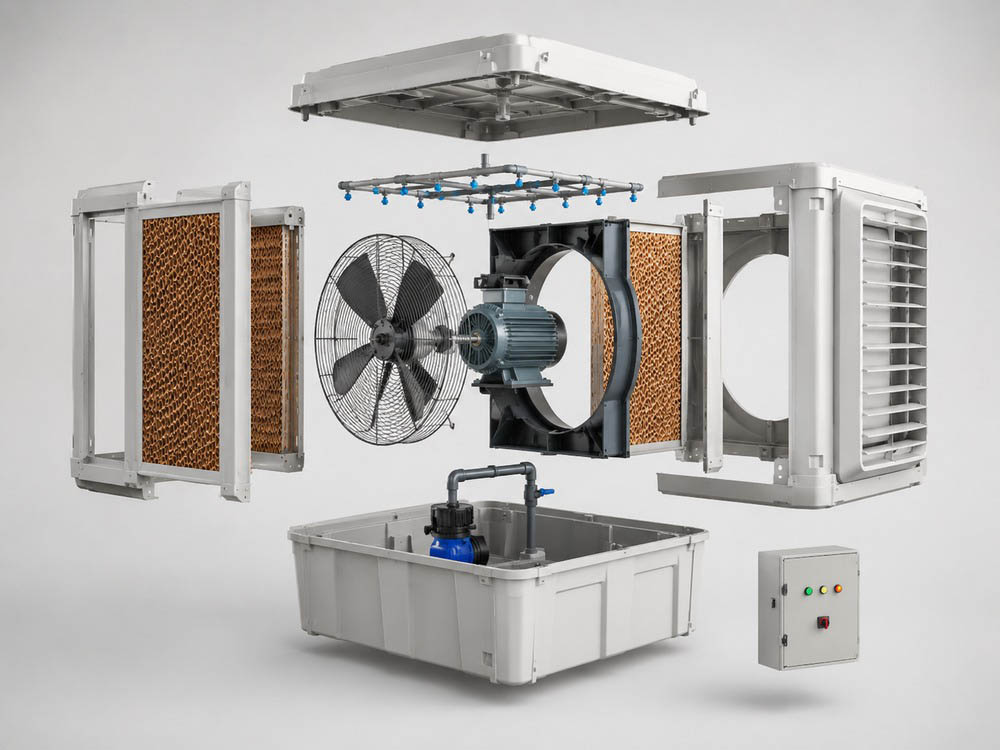

مهمترین اجزای کولر صنعتی
اجزای اصلی یک کولر صنعتی تبخیری عبارتاند از:
فن: وظیفه جابهجایی و انتقال هوا را بر عهده دارد.
الکتروموتور: نیروی موردنیاز برای چرخش فن را تأمین میکند.
پد سرمایشی: محل تماس آب و هوا و انجام فرآیند تبخیر است.
پمپ آب: آب را در مدار پدها به گردش درمیآورد.
مخزن آب: آب موردنیاز سیستم را در خود نگه میدارد.
سیستم توزیع آب: آب را به شکل یکنواخت روی پدها پخش میکند.
بدنه: از اجزای داخلی در برابر شرایط محیطی محافظت میکند.
تابلو برق و کنترل: وظیفه راهاندازی، حفاظت و در مدلهای پیشرفته کنترل عملکرد دستگاه را بر عهده دارد.
انواع کولر صنعتی بر اساس نوع فن
یکی از مهمترین تفاوتهای کولرهای صنعتی، نوع فن مورد استفاده در آنهاست. از این نظر، کولرهای صنعتی عمدتاً به دو گروه آکسیال (Axial) و سانتریفیوژ (Centrifugal) تقسیم میشوند .ASHRAE فنها را بر اساس جهت حرکت هوا در پروانه به گروههای مختلف از جمله آکسیال و سانتریفیوژ تقسیم میکند. در فن آکسیال، جریان هوا عمدتاً در امتداد محور پروانه حرکت میکند؛ در حالی که در فن سانتریفیوژ، هوا وارد مرکز پروانه شده و به سمت شعاعی خارج میشود.

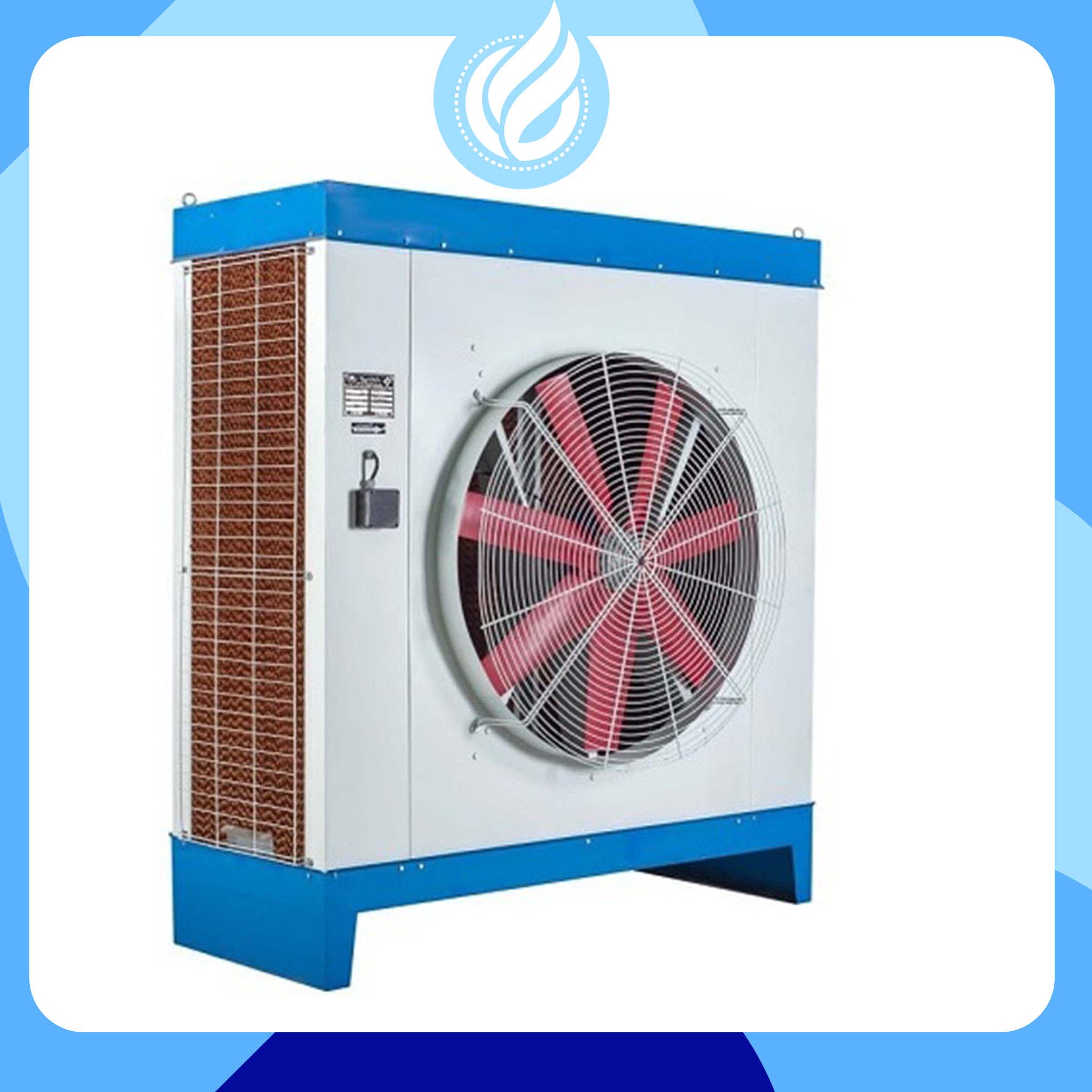

کولر صنعتی آکسیال
در فن آکسیال، هوا تقریباً در امتداد محور چرخش پروانه حرکت میکند. این ساختار برای کاربردهایی که دبی هوای زیاد و فشار استاتیکی نسبتاً پایین موردنیاز است، بسیار مناسب است.به همین دلیل کولرهای آکسیال در سولهها، سالنهای تولید، انبارها، کارگاهها و فضاهای باز و نیمهباز کاربرد زیادی دارند.
مزایای اصلی آکسیال عبارتاند از:
دبی هوای بالا
ساختار نسبتاً ساده
مصرف برق مناسب
ابعاد فشردهتر در بسیاری از کاربردها
مناسب برای سرمایش مستقیم
مناسب برای فضاهای بدون کانالکشی گسترده
فنهای آکسیال صنعتی میتوانند در ظرفیتهای بسیار بالا نیز طراحی شوند. برای نمونه، محصولات صنعتی Greenheck در برخی سریهای آکسیال تا صدها هزار مترمکعب بر ساعت ظرفیت و فشار استاتیکی قابل توجه ارائه میکنند؛ بنابراین «آکسیال بودن» الزاماً به معنای فشار بسیار پایین نیست و نوع طراحی فن نیز اهمیت دارد.
کولر صنعتی سانتریفیوژ
در فن سانتریفیوژ، هوا از قسمت مرکزی پروانه وارد شده و پس از عبور از پرهها، در جهت شعاعی به سمت خروجی حرکت میکند. این ساختار امکان ایجاد فشار استاتیکی بالاتر را فراهم میکند. به همین دلیل کولرهای سانتریفیوژ برای پروژههایی که دارای کانالکشی، مسیر انتقال هوای طولانی، فیلتر، دریچه یا سایر مقاومتهای مسیر هوا هستند، گزینه مناسبتری محسوب میشوند.
از کاربردهای رایج آن میتوان به موارد زیر اشاره کرد:
سالنهای صنعتی دارای کانالکشی
سیستمهای توزیع هوای مرکزی
خطوط تولید
تهویه صنعتی
سالنهای بزرگ با مسیر انتقال هوای طولانی
در فنهای سانتریفیوژ، نوع پروانه نیز اهمیت دارد. فنهای Backward Curved / Backward Inclined معمولاً از نظر راندمان و رفتار عملکردی با فنهای Forward Curved متفاوت هستند. ASHRAE نیز تفاوت این طراحیها را در مشخصات عملکرد فن مورد توجه قرار میدهد.

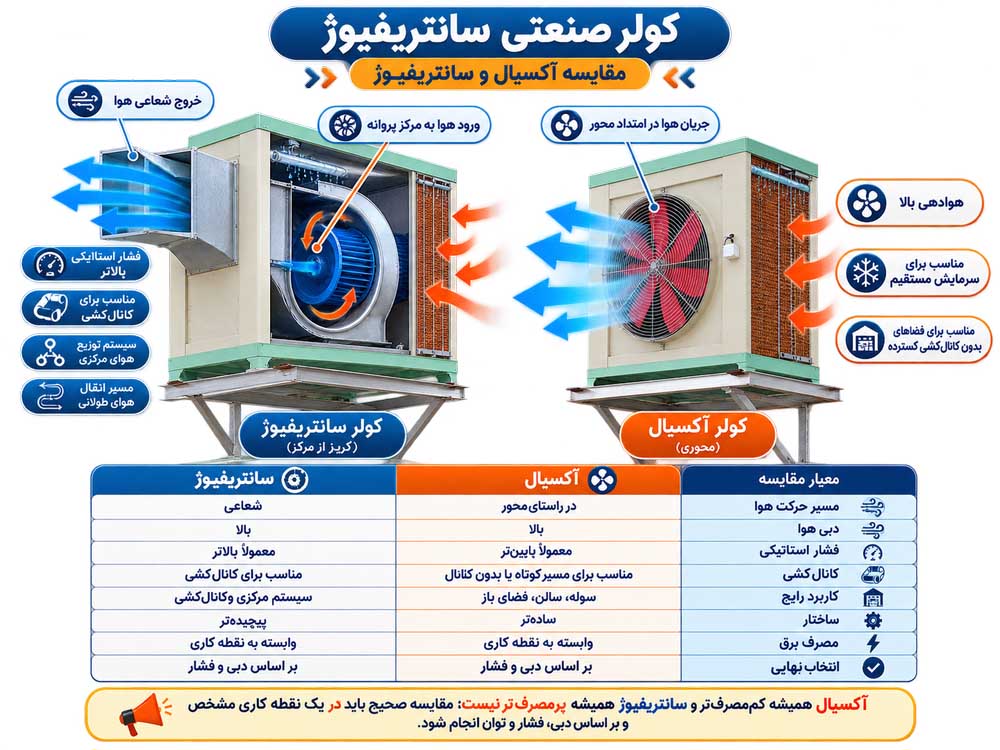

تفاوت کولر آکسیال و سانتریفیوژ
| آکسیال | سانتریفیوژ | ویژگی |
| در راستای محور | شعاعی | مسیر حرکت هوا |
| بالا | بالا | دبی هوا |
| معمولاً پایینتر | معمولاً بالاتر | فشار استاتیکی |
| مناسب برای مسیر کوتاه یا بدون کانال | مناسب برای کانالکشی | کانالکشی |
| سوله، سالن، فضای باز | سیستم مرکزی و کانالکشی | کاربرد رایج |
| سادهتر | پیچیدهتر | ساختار |
| وابسته به نقطه کاری | وابسته به نقطه کاری | مصرف برق |
| بر اساس دبی و فشار | بر اساس دبی و فشار | انتخاب نهایی |
بنابراین نمیتوان گفت آکسیال همیشه کممصرفتر یا سانتریفیوژ همیشه پرمصرفتر است. مقایسه صحیح باید در یک نقطه کاری مشخص و بر اساس دبی، فشار و توان انجام شود.
ظرفیت کولر صنعتی چیست؟
ظرفیت هوادهی کولر معمولاً بر اساس مترمکعب بر ساعت (m³/h) یا CFM بیان میشود. برای مثال، یک دستگاه با ظرفیت: ۱۰٬۰۰۰ m³/h، ۱۴٬۰۰۰ m³/h، ۲۰٬۰۰۰ m³/h، ۳۵٬۰۰۰ m³/h به ترتیب توانایی جابهجایی حجم مشخصی از هوا در یک ساعت را دارد.
اما ظرفیت هوادهی به تنهایی برای انتخاب دستگاه کافی نیست. در پروژههای مهندسی باید حداقل دبی هوا و فشار استاتیکی موردنیاز مشخص شود و سپس فن و موتور انتخاب شوند. استاندارد ASHRAE 133 نیز برای ارزیابی کولرهای تبخیری مستقیم، اندازهگیری همزمان پارامترهایی مانند دبی هوا، توان کل، راندمان اشباع و اختلاف فشار استاتیکی را در نظر میگیرد.

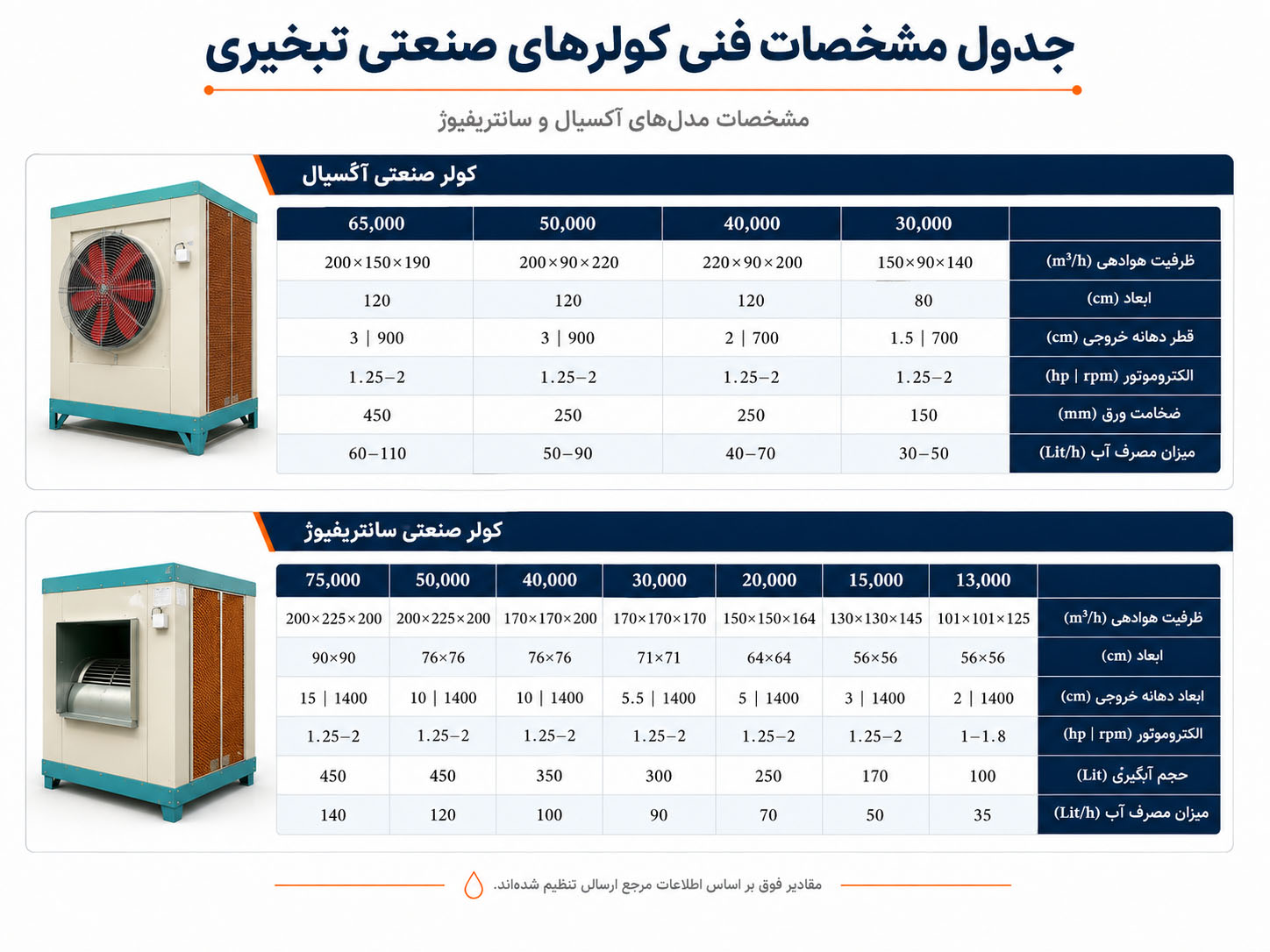

مدلهای کولر صنعتی بر اساس ظرفیت هوادهی
ظرفیتهای زیر را میتوان به عنوان یک دستهبندی کاربردی برای معرفی مدلهای کولر صنعتی در نظر گرفت. توان موتور در هر ظرفیت ثابت نیست و باید براساس نوع فن و فشار کاری تعیین شود.
مدل ۱۰٬۰۰۰ مترمکعب بر ساعت: این ظرفیت برای کارگاهها، انبارها و سالنهای کوچکتر مناسب است و در شرایطی که کانالکشی گسترده وجود ندارد، استفاده از فن آکسیال میتواند گزینه مناسبی باشد.
مشخصات نمونه:
| مقدار | مشخصه |
| ۱۰٬۰۰۰ m³/h | ظرفیت هوادهی |
| آکسیال | نوع فن |
| حدود ۰٫۷۵ تا ۱٫۱ kW* | توان موتور |
| کارگاه، انبار، سالن کوچک | کاربرد |
| محدود یا بدون کانال | کانالکشی |
مدل ۱۴٬۰۰۰ مترمکعب بر ساعت: مدلهای این محدوده برای سالنهای متوسط و کارگاههای صنعتی کاربرد دارند. انتخاب آکسیال یا سانتریفیوژ در این ظرفیت به نحوه توزیع هوا و فشار موردنیاز بستگی دارد.
| مقدار | مشخصه |
| ۱۴٬۰۰۰ m³/h | ظرفیت هوادهی |
| آکسیال / سانتریفیوژ | نوع فن |
| حدود ۱٫۱ تا ۲٫۲ kW* | توان موتور |
| سالن متوسط و کارگاه | کاربرد |
| سلولزی | پد |
مدل ۲۰٬۰۰۰ مترمکعب بر ساعت: ۲۰٬۰۰۰ مترمکعب بر ساعت یکی از ظرفیتهای کاربردی برای کولرهای صنعتی است و در سالنهای تولید، سولهها و انبارها قابل استفاده است.
| مقدار | مشخصه |
| ۲۰٬۰۰۰ m³/h | ظرفیت هوادهی |
| آکسیال | نوع فن |
| حدود ۰٫۷۵ تا ۱٫۵ kW* | توان موتور |
| سلولزی | پد |
| سوله، سالن تولید و انبار | کاربرد |
| در برخی مدلها | کنترل دور |
مدل ۳۵٬۰۰۰ مترمکعب بر ساعت: برای سالنهای بزرگتر و پروژههایی که به حجم هوای بیشتری نیاز دارند، ظرفیت ۳۵٬۰۰۰ مترمکعب بر ساعت میتواند مورد استفاده قرار گیرد.
| آکسیال | سانتریفیوژ | مشخصه |
| ۳۵٬۰۰۰ m³/h | ۳۵٬۰۰۰ m³/h | ظرفیت هوادهی |
| پایین تا متوسط | متوسط تا بالا | فشار کاری |
| وابسته به طراحی | وابسته به طراحی | توان موتور |
| سرمایش مستقیم | کانالکشی | کاربرد |
| سالن و سوله | سیستم مرکزی | مناسب برای |
نکته: اعداد توان موتور در این جدولها صرفاً محدوده طراحی اولیه هستند و برای انتخاب نهایی باید منحنی عملکرد واقعی فن، فشار استاتیکی و نقطه کاری سازنده بررسی شود.
آیا توان موتور معیار مناسبی برای انتخاب کولر است؟
توان موتور یکی از پارامترهای مهم است، اما به تنهایی معیار مناسبی برای مقایسه کولرهای صنعتی نیست. ممکن است دو کولر هر دو ۲۰٬۰۰۰ مترمکعب بر ساعت هوادهی داشته باشند اما یکی موتور ۱٫۱ کیلووات و دیگری موتور بزرگتری داشته باشد. دلیل این تفاوت میتواند فشار استاتیکی، نوع پروانه، دور فن، راندمان و نحوه انتقال هوا باشد. به همین دلیل برای انتخاب صحیح باید این مشخصات در کنار هم بررسی شوند: دبی هوا + فشار استاتیکی + توان موتور + راندمان فن + دور فن ASHRAE نیز عملکرد فن را وابسته به رابطه بین دبی و فشار میداند و تأکید میکند که فن باید بر اساس نقطه کاری سیستم انتخاب شود.
انتخاب کولر صنعتی بر اساس نوع پروژه
برای سوله بدون کانالکشی: کولر آکسیال معمولاً انتخاب مناسبی است؛ زیرا میتواند حجم زیادی از هوا را مستقیماً وارد سالن کند.
برای سوله با کانالکشی: کولر سانتریفیوژ گزینه مناسبتری است؛ زیرا توانایی ایجاد فشار استاتیکی بالاتر برای غلبه بر مقاومت کانال را دارد.برای محیطهای گرم و خشک: سرمایش تبخیری میتواند گزینهای اقتصادی و مؤثر باشد. ASHRAE نیز سرمایش تبخیری مستقیم را برای اقلیمهای خشک و کاربردهای صنعتی با نرخ بالای تعویض هوا مناسب معرفی میکند.برای محیطهای مرطوب: در مناطق شرجی، کاهش دمای حاصل از سرمایش تبخیری محدودتر میشود. در چنین شرایطی باید سیستمهای تراکمی، سرمایش غیرمستقیم یا سیستمهای ترکیبی نیز بررسی شوند.
چه عواملی روی راندمان کولر صنعتی تأثیر دارند؟ راندمان واقعی کولر به مجموعهای از عوامل وابسته است: دمای خشک و حبابتر هوای ورودی
- رطوبت نسبی
- کیفیت و ضخامت پد
- توزیع یکنواخت آب
- دبی هوا
- فشار استاتیکی
- طراحی پروانه
- راندمان موتور و فن
- طراحی کانال
- کیفیت نگهداری و رسوبگیری
بنابراین حتی یک کولر با موتور قدرتمند، در صورت انتخاب نامناسب فن یا طراحی نامناسب مسیر هوا، الزاماً عملکرد مطلوبی نخواهد داشت.
کنترل دور و کاهش مصرف انرژی
در مدلهای جدید، استفاده از اینورتر و موتورهای دورمتغیر میتواند امکان تنظیم دبی هوا متناسب با نیاز واقعی محیط را فراهم کند. در شرایطی که بار سرمایشی کاهش پیدا میکند، کاهش سرعت فن میتواند مصرف انرژی را پایین بیاورد. استفاده از کنترل دور فن در سیستمهای HVAC و تجهیزات تهویه صنعتی نیز یکی از روشهای متداول کنترل ظرفیت است. بنابراین هنگام خرید کولر صنعتی، علاوه بر توان نامی موتور، بهتر است قابلیت کنترل دور و شرایط عملکرد دستگاه در بار جزئی نیز بررسی شود.
جمعبندی
کولر صنعتی تبخیری با استفاده از تبخیر آب، حجم زیادی از هوای تازه را با مصرف انرژی نسبتاً پایین خنک میکند و به همین دلیل در سولهها، کارخانهها، کارگاهها، انبارها و سالنهای بزرگ کاربرد گستردهای دارد. دو نوع اصلی فن مورد استفاده در این تجهیزات آکسیال و سانتریفیوژ هستند. آکسیال بیشتر برای دبی هوای بالا و فشار استاتیکی پایین تا متوسط و سرمایش مستقیم مناسب است، در حالی که سانتریفیوژ برای سیستمهایی که با کانالکشی و افت فشار بیشتر مواجهاند، انتخاب مناسبتری محسوب میشود. ظرفیتهایی مانند ۱۰٬۰۰۰، ۱۴٬۰۰۰، ۲۰٬۰۰۰ و ۳۵٬۰۰۰ مترمکعب بر ساعت را میتوان در ردههای مختلف کولر صنعتی مشاهده کرد، اما توان موتور را نمیتوان صرفاً از روی ظرفیت هوادهی تعیین کرد. انتخاب فنی باید بر اساس دبی هوا، فشار استاتیکی، منحنی عملکرد فن، توان موتور و شرایط اقلیمی پروژه انجام شود. در نهایت، یک کولر صنعتی مناسب الزاماً دستگاهی با بزرگترین موتور یا بیشترین ظرفیت اسمی نیست؛ بلکه دستگاهی است که بتواند دبی و فشار موردنیاز پروژه را با مصرف انرژی، صدای کاری و هزینه نگهداری مناسب تأمین کند.
| ظرفیت هوادهی | توان موتور | برق مصرفی | تعداد فاز | کاربرد پیشنهادی | نوع فن | مدل کولر صنعتی |
| 10,000 m³/h | 0.75 kW | حدود 1.5 A | سهفاز | کارگاه، انبار و سالن کوچک | آکسیال | مدل 10,000 |
| 14,000 m³/h | 1.1 kW | حدود 2.2 A | سهفاز | کارگاه و سالن متوسط | آکسیال | مدل 14,000 |
| 20,000 m³/h | 1.5 kW | حدود 3 A | سهفاز | سوله، سالن تولید و انبار | آکسیال | مدل 20,000 |
| 35,000 m³/h | 3 kW | حدود 5.5 A | سهفاز | سالنهای بزرگ و صنعتی | آکسیال | مدل 35,000 |
| 20,000 m³/h | 3 تا 4 kW | حدود 6 تا 8 A | سهفاز | کانالکشی و فشار استاتیکی بالا | سانتریفیوژ | مدل 20,000 |
| 35,000 m³/h | 5.5 تا 7.5 kW | حدود 10 تا 15 A | سهفاز | سالنهای بزرگ و سیستم کانالکشی | سانتریفیوژ | مدل 35,000 |
